와이어 하네스 머신 : 현대 전자 장치 뒤에 보이지 않는 힘

I. 소개

자동차를 전제로하는 복잡한 와이어 네트워크를 고려하거나 냉장고를 유지하거나 스마트 폰이 완벽하게 작동 할 수 있도록 중단 한 적이 있습니까? 수많은 일상적인 전자 제품의 세련된 외관 아래에 숨겨져있는 것은 와이어 하네스로 알려진 복잡하고 체계적인 케이블 시스템이 있습니다. 이 무성한 영웅은 전력, 데이터 및 신호를 전송하는 데 중요하며, 우리가 사용하는 거의 모든 전자 장치의 안전하고 효율적인 작동을 보장합니다.

그러나 이러한 정교한 전선 번들은 어떻게 정밀도와 일관성으로 생성됩니까? 대답은 다음과 같습니다 와이어 하네스 머신 . 와이어 하네스 머신은 와이어 하네스의 제조 공정을 자동화하고 간소화하도록 설계된 정교한 산업 장비입니다. 전선 절단 및 스트리핑에서 압착기 터미널 및 조립 커넥터에 이르기 까지이 기계는 원자재를 현대 기술의 중요한 동맥으로 변환하는 데 중추적 인 역할을합니다.

오늘날의 빠르게 진행되는 제조 환경에서 고품질, 신뢰할 수 있으며 비용 효율적인 와이어 하네스에 대한 수요는 계속 증가하고 있습니다. 와이어 하네스 머신은이 수요를 충족시키는 최 이 기사는 와이어 하네스 머신의 세계를 탐구하여 기본 구성 요소, 운영 메커니즘, 다양한 응용 프로그램 및 다양한 산업에 가져 오는 혁신적인 이점을 탐색 할 것입니다.

II. 와이어 하네스의 기본

와이어 하네스는 핵심으로 전력 또는 신호를 전송하도록 설계된 커넥터, 터미널 및 보호 덮개와 같은 전선, 케이블 및 기타 구성 요소의 구성된 조립입니다.

A. 와이어 하네스의 구성 요소

요소	설명
와이어	전류 또는 데이터에 대한 도관입니다. 응용 프로그램의 전압, 전류 및 환경 요구 사항에 따라 선택된 다양한 유형 (예 : 가닥, 고체), 게이지 (두께) 및 단열재로 제공됩니다.
커넥터	전기 회로를 결합한 장치로 쉽게 연결하고 연결을 끊을 수 있습니다. 특정 인터페이스 (예 : 자동차, 데이터, 전력)에 맞게 맞춤형, 크기, 핀 수 및 잠금 메커니즘이 크게 다릅니다.
터미널	금속 부품은 와이어의 끝까지 크림을 피거나 납땜하여 커넥터 또는 기타 전기 지점에 연결할 수 있습니다. 일반적인 유형에는 링 터미널, 스페이드 터미널 및 핀 단자가 포함됩니다.
테이프, 도관 및 보호 덮개	전기 테이프, 꼰 소매, 골판지 튜브 또는 열 수축 튜브와 같은 재료는 와이어를 번들하고 마모 저항성을 제공하며 수분을 방지하며 단열재를 제공하는 데 사용됩니다.

B. 와이어 하네스가 필수적인 이유는 무엇입니까?

와이어 하네스는 전선 묶음 이상입니다. 그들은 다음과 같이 중요합니다.

조직 및 공간 절약 : 그들은 수많은 개별 와이어를 단일 장치로 통합하여 설치를 깔끔하고 효율적이며 복잡한 시스템 내에서 공간을 최적화합니다.
환경 요인으로부터의 보호 : 보호 덮개는 열, 감기, 마모, 수분, 화학 물질 및 진동으로 와이어를 보호하여 수명을 연장하고 신뢰성을 보장합니다.
설치 및 유지 보수의 용이성 : 사전 조립 된 하네스는 설치 프로세스를 단순화하여 오류를 줄이고 시간을 절약합니다. 또한 문제 해결 및 유지 보수를보다 간단하게 만듭니다.
전기적 무결성 및 안전 보장 : 와이어를 정확하게 라우팅하고 고정함으로써 하네스는 단락을 방지하고, 전자기 간섭 (EMI)을 줄이며 안전에 가장 큰 일관된 전기 성능을 보장합니다.

III. 와이어 하네스 머신의 유형

와이어 하네스 머신은 다양한 형태로 제공되며, 각각의 제조 공정의 특정 단계를 전문으로하거나 더 높은 자동화를 위해 여러 기능을 통합합니다.

A. 기능 별 분류

기계 유형	설명

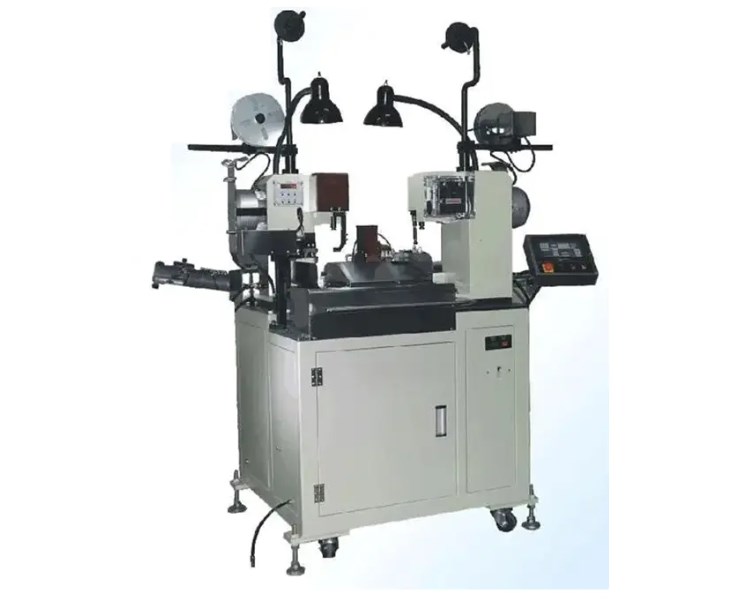

절단 및 스트리핑 기계	이것들은 기본입니다. 완전 자동 : 단일의 연속적인 작동에서 와이어의 양쪽 끝에서 단열재를 정확하게 측정, 절단 및 스트리핑 할 수 있습니다. 일부 고급 모델은 또한 터미널을 동시에 크림프 할 수 있습니다. 반자동 (예 : 벤치 탑 스트리퍼) : 전선의 수동 공급이 필요하지만 스트리핑 프로세스를 자동화하여 볼륨 또는 특정 응용 프로그램에 이상적입니다.
압착기	터미널을 전선의 스트리핑 끝에 부착하는 데 사용됩니다. 자동 크림핑 프레스 : 벌크 터미널을 공급하는 고속 기계는 와이어에 크림을 만들고 종종 절단 및 스트리핑 장치와 통합됩니다. 반자동 크림 핑 도구 : 작업자가 수동으로 와이어와 터미널을 배치하는 벤치 탑 머신. 핸드 크림 핑 도구 : 매우 적은 양, 프로토 타이핑 또는 전문 수리에 사용됩니다.
터미널 삽입 기계	터미널이 크림 핑 된 후,이 기계는 압착 된 터미널을 커넥터 하우징의 올바른 캐비티에 자동으로 또는 반자동으로 삽입합니다.
테이핑 및 묶음 기계	이 기계는 조립 된 와이어를 다양한 테이프 (예 : PVC, Cloth, Self Amalgamating)로 감거나 보호 도관을 적용하여 최종 번들 하니스를 만듭니다.
테스트 기계	품질 관리에 필수적입니다. 연속성 테스트 : 오픈 회로 또는 와이어의 파손을 확인합니다. 절연 저항 테스트 : 와이어 절연의 무결성을 확인합니다. 기능 테스트 : 모든 연결과 신호가 올바르게 작동하도록 하네스의 의도 된 작업을 시뮬레이션합니다.

B. 통합 대 독립형 시스템

제조업체는 특정 작업을위한 독립형 기계 또는 여러 기능 (예 : 컷 스트립 크림 기계)을 하나의 자동화 라인으로 결합하여 더 높은 처리량과 수동 처리 감소를 제공하는 통합 시스템 중에서 선택할 수 있습니다.

C. 특수 기계

일부 기계는 동축 케이블, 플랫 리본 케이블 또는 마이크로 일렉트로닉스 용 극한 작은 와이어 처리 또는 대형 산업 응용 분야를위한 대형 게이지 와이어를 처리하는 것과 같은 매우 구체적인 응용 프로그램을 위해 설계되었습니다.

IV. 주요 구성 요소 및 기술

와이어 하네스 머신의 정밀도와 효율성은 정교한 내부 구성 요소 및 통합 기술 때문입니다.

구성 요소/기술	역할
수유 시스템	와이어 릴 및 디렉터를 포함한 이러한 시스템은 기계에 매끄럽고 일관된 와이어를 공급하여 엉킴 및 장력 문제를 방지합니다.
단위 측정 및 절단	매우 정확한 센서와 절단 블레이드를 갖추고있는이 장치는 원하는 와이어 길이를 정확하게 측정하고 깨끗하고 버리지 않는 컷을 만듭니다.
스트리핑 블레이드 및 메커니즘	특수 블레이드 와이어 도체를 손상시키지 않고 단열재를 제거합니다. 다양한 블레이드 유형과 스트리핑 메커니즘은 다양한 와이어 게이지 및 단열재에 사용됩니다.
신청자와 죽음	이들은 와이어 도체 주변의 터미널을 형성하여 안전하고 전기적으로 사운드 연결을 보장하는 정밀 도구입니다. 올바른 다이 세트는 각 터미널 유형에 중요합니다.
비전 시스템	점점 일반적인 Vision Systems는 카메라 및 이미지 처리 소프트웨어를 사용하여 와이어 엔드, 크림프 품질 및 터미널 삽입을 검사하여 실시간의 결함을 식별하고 품질 관리를 향상시킵니다.
소프트웨어 및 자동화	PLC (Programmable Logic Controllers) 및 사용자 친화적 인 소프트웨어 인터페이스는 기계 작동을 제어하여 와이어 길이, 스트리핑 깊이 및 크림 핑 매개 변수를 정확하게 프로그래밍 할 수 있습니다. 이를 통해 빠른 전환 및 복잡한 하네스 구성이 가능합니다.
안전 기능	최신 기계에는 사용 중에 운영자를 보호하기 위해 안전 경비원, 비상 정지 버튼 및 인터록을 포함한 다양한 안전 기능이 통합되어 있습니다.

V. 와이어 하네스 기계 작동 방식 (제조 공정)

와이어 하네스의 생성은 이러한 특수 기계에 의해 대부분 자동화 된 다단계 프로세스입니다.

A. 와이어 공급 및 측정

와이어 릴은 와이어를 기계에 공급합니다. 정확한 인코더는 하네스의 각 세그먼트에 필요한 정확한 길이를 측정합니다.

B. 와이어 절단

원하는 길이가 측정되면 날카로운 날이 와이어를 깨끗하게 절단합니다.

C. 와이어 스트립

그런 다음 기계는 절단 와이어의 한쪽 또는 양쪽 끝에서 지정된 길이의 절연 길이를 정확하게 제거하여 전도체가 종결을 위해 노출됩니다.

D. 터미널 크림 핑

스트리핑 된 와이어 끝은 크림 핑 어플리케이터에 공급되며,이 세트를 사용하여 도체 주위의 터미널을 기계적으로 변형시켜 강력한 전기 및 기계적 연결을 만듭니다. 이것은 하나 또는 양쪽 끝에서 수행 할 수 있습니다.

E. 씰 삽입 (해당되는 경우)

환경 보호가 필요한 하네스의 경우 씰이 크림 핑 전에 와이어에 자동 또는 수동으로 삽입 될 수 있습니다.

F. 커넥터 어셈블리

터미널이있는 크림 형 와이어는 커넥터 하우징의 적절한 공동에 삽입됩니다. 이 단계는 복잡한 하네스의 수동 또는 더 간단한 하네스를 위해 자동화 될 수 있습니다.

G. 테이핑/묶음

그런 다음 조립 된 와이어는 전기 테이프, 꼰 소매 또는 골판지 튜브를 사용하여 함께 번들로 연결되어 최종 하네스 구조를 형성하여 보호 및 구성을 제공합니다.

H. 테스트 및 품질 관리

마지막으로, 완성 된 와이어 하네스는 모든 전기 및 기계적 사양을 충족시키고 결함이 없는지 확인하기 위해 엄격한 테스트 (연속성, 단열재, 기능적)를 거칩니다.

VI. 산업 전반에 걸쳐 응용 프로그램

와이어 하네스 머신은 다양한 제품의 다양한 제품의 기능을 뒷받침하는 방대한 산업 분야에서 필수적이어야합니다.

산업	와이어 하네스의 적용
자동차	아마도 가장 큰 소비자 인 자동차 산업은 엔진 관리 시스템, 내부 조명, 인포테인먼트, 안전 기능 (ABS, 에어백) 및 차량 전체의 전력 분배에 크게 의존 할 수 있습니다.
항공 우주 및 방어	항공 장치, 비행 제어 시스템 및 군사 장비와 같은 중요한 응용 분야에서 와이어 하네스는 종종 극한 환경에서 작동하는 엄격한 신뢰성 및 성능 표준을 충족해야합니다.
전자 장치	텔레비전 및 컴퓨터와 같은 소비자 전자 장치에서 산업 제어 패널 및 네트워크 장비에 이르기까지 와이어 하네스는 내부 배선 인프라를 제공합니다.
의료 기기	정밀성과 신뢰성은 의료 장비에서 가장 중요합니다. 와이어 하네스는 진단 기계, 수술 도구, 환자 모니터링 시스템 등에서 발견됩니다.
통신	하네스는 기지국, 데이터 센터 및 네트워크 장치를 포함한 커뮤니케이션 인프라의 구성 요소를 연결하는 데 필수적입니다.
가정 기기	세탁기, 냉장고, 오븐 및 진공 청소기와 같은 일상적인 기기는 내부 전기 연결을 위해 와이어 하네스를 사용합니다.
산업 기계	로봇 공학, 공장 자동화 장비 및 중장기는 모두 전원 및 제어 신호 전송을위한 강력한 와이어 하네스에 의존합니다.

VII. 와이어 하네스 머신 사용의 이점

와이어 하네스 머신의 채택은 제조업체에게 상당한 이점을 제공합니다.

혜택	설명
생산 효율성과 속도 증가	자동화는 수동 방법에 비해 하네스를 생성하는 데 필요한 시간을 크게 줄여 출력이 높아집니다.
향상된 정밀도와 정확도	기계는 일관된 정밀도로 작업을 수행하여 제품 품질에 중요한 절단, 스트리핑 및 크림 핑의 인적 오류를 최소화합니다.
제품 품질 및 신뢰성 향상	일관된 프로세스는 신뢰할 수있는 전기 연결을 가진 균일 한 하네스를 초래하여 결함을 줄이고 장기 성능을 보장합니다.
인건비 감소	자동화는 반복적 인 작업의 수동 노동에 대한 의존성을 줄이며 인적 자원을보다 복잡하거나 감독 역할에 할당 할 수 있습니다.
재료 폐기물을 최소화합니다	정확한 측정 및 제어 프로세스는 스크랩 재료를 줄여 비용 절감을 초래합니다.
운영자를위한 더 큰 안전	자동화 된 기계는 운영자가 날카로운 도구를 처리하거나 반복적 인 동작을 수행하여 작업장 안전을 향상시킬 필요성을 줄입니다.
생산의 확장 성과 유연성	기계는 다양한 하네스 구성을 위해 프로그래밍 할 수 있으므로 제조업체는 변화하는 제품 수요에 신속하게 적응하고 필요에 따라 생산을 크게 확장하거나 규모로 규모로 확장 할 수 있습니다.

VIII. 와이어 하네스 머신을 선택할 때 고려해야 할 요소

올바른 와이어 하네스 머신을 선택하는 것은 생산 효율성과 제품 품질에 영향을 미치는 전략적 결정입니다.

요인	고려 사항
생산량 및 처리량 요구 사항	필요한 하네스의 양은 기계에서 필요한 자동화 수준과 속도를 지시합니다.
와이어 유형 및 크기	기계가 제품에 사용되는 특정 범위의 와이어 게이지, 단열재 및 유형 (예 : 단일 코어, 멀티 코어, 차폐)을 처리 할 수 있는지 확인하십시오.
터미널 및 커넥터 유형	기계는 사용하려는 특정 터미널 및 커넥터와 호환되어야하며, 종종 전문 애플리케이터 및 다이가 필요합니다.
원하는 자동화 수준	반자동 기계가 낮은 볼륨에 충분한 지 또는 대량의 대량 생산에 완전 자동 통합 시스템이 필요한지 여부를 고려하십시오.
예산과 ROI	효율성 증가, 노동 감소 및 품질 향상 측면에서 장기 혜택에 대한 초기 투자 비용을 평가하여 투자 수익을 결정합니다.
기계 발자국 및 공간 가용성	기계의 물리적 크기를 평가하고 제조 시설의 레이아웃에 맞는지 확인하십시오.
공급 업체 지원, 서비스 및 예비 부품	안내 시간을 최소화하는 데 신뢰할 수있는 애프터 송금 지원, 쉽게 구할 수있는 예비 부품 및 기술 지원이 중요합니다.
소프트웨어 통합 및 사용자 친화 성	직관적 인 사용자 인터페이스 및 기존 제조 실행 시스템 (MES)과의 호환성은 운영 효율성을 크게 향상시킬 수 있습니다.

ix. 유지 보수 및 문제 해결

적절한 유지 보수는 와이어 하네스 머신의 수명 및 최적의 성능을 보장하는 데 중요합니다.

측면	설명
정기적 인 청소 및 윤활	예방 청소는 파편과 와이어 입자를 제거하고 적절한 윤활은 움직이는 부품의 마모를 줄입니다.
블레이드와 다이 교체	절단 블레이드와 크림 핑 다이는 시간이 지남에 따라 마모되며 정기적으로 검사하고 정밀도와 품질을 유지하기 위해 교체해야합니다.
교정 및 조정	정기적 인 교정은 측정, 스트리핑 깊이 및 크림 핑력이 정확하게 유지되도록합니다.
일반적인 문제와 솔루션	연산자는 종종 기계 설정을 조정하거나 마모 된 부품을 교체하여 와이어 미끄러짐, 일관성없는 스트립 길이 또는 크림프가 열악한 일반적인 문제를 식별하고 해결하도록 교육을 받아야합니다.
예방 유지 보수의 중요성	엄격한 예방 유지 보수 일정에 따라 예기치 않은 고장 가능성이 크게 줄어들고 기계 수명을 연장하며 일관된 출력을 보장합니다.

X. 미래의 트렌드와 혁신

와이어 하네스 머신 산업은 더 큰 효율성, 지능 및 지속 가능성에 대한 요구에 의해 지속적으로 발전하고 있습니다.

경향	영향/설명
자동화 및 로봇 통합 증가	Lights-Out Manufacturing에 대한 추세는 자동화 하중, 언 로딩 및 복잡한 어셈블리 작업을 위해 와이어 하네스 머신과 통합 된 더 많은 로봇을 볼 수 있습니다.
산업 4.0 및 스마트 제조	IIT (Industrial of Things Internet)과의 통합을 통해 기계는 성능, 예측 유지 보수 요구 및 생산 지표에 대한 실시간 데이터를 수집하고 전송하여 더 현명한 의사 결정을 가능하게합니다.
품질 관리를위한 고급 비전 시스템 및 AI	AI 기반 비전 시스템은 훨씬 더 정교해질 것이며, 정확도가 높아서 미세한 결함과 이상을 감지하여 품질 보증을 더욱 향상시킬 수 있습니다.
더 작은 구성 요소의 소형화 및 정밀도	전자 장치가 줄어들면서 와이어 하네스 머신은 점점 더 작은 전선과 커넥터를 더 높은 정밀도로 처리해야합니다.
제조의 지속 가능성	미래의 기계는 에너지 효율, 재료 폐기물 감소 및보다 환경 친화적 인 전선 및 단열재를 처리하는 능력에 중점을 둘 것입니다.
사용자 정의 및 주문형 생산	자동화 및 소프트웨어의 발전은 더 빠른 전환과 유연한 생산 라인을 가능하게하여 맞춤형 및 주문형 와이어 하네스에 대한 수요 증가를 지원합니다.
